Giornali Luminosi:

BACHECA LUMINOSA

I pannelli a LED proposti sono il mezzo ideale per una gestione flessibile ed efficiente della diffusione delle informazioni al pubblico. elettroniche. Il pannello può essere configurato in modo che tutta la superficie sia costituita da righe di testo a formato libero; in questo caso il pannello è costituito da un’unica sezione, interamente di testo. In alternativa i pannelli possono essere composti da due sezioni ove la superiore può essere destinata ad ospitare informazioni fisse, come per esempio lo stemma di un comune, oppure il logo di uno sponsor. Invece la sezione inferiore è costituita da quattro righe attive che consentono di visualizzare messaggi di testo a formato libero.

Riassumendo, le configurazioni possono essere:

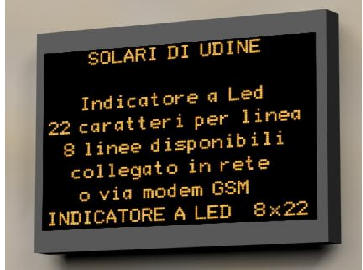

solo righe per testo a Led, su tutta la superficie.

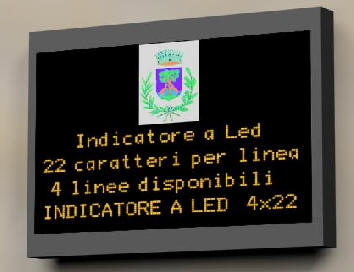

spazio per immagini fisse + righe per testo a Led;

Un apposito sistema di controllo centrale consente di impostare, per ciascun pannello ad esso collegato, i messaggi da visualizzare e i tempi per la visualizzazione. Queste informazioni vengono quindi inviate ai pannelli che sono in grado di memorizzarle e gestirle autonomamente. In particolare, è possibile attribuire ad ogni ora del giorno e ad ogni giorno della settimana una determinata sequenza temporale di messaggi.

Caratteristiche:

Ogni pannello è costituito da una cassa, che racchiude la componentistica elettronica. La visualizzazione dei messaggi avviene utilizzando la tecnologia LED, che assicura un'elevata affidabilità ed una lunga vita operativa.

Il pannello è provvisto di un controllore interno, che gestisce in maniera autonoma sia le sequenze di visualizzazione dei messaggi (ricevuti dal sistema centrale) che l’autodiagnostica. In questo modo il pannello è in grado di funzionare anche quando la connessione con il sistema di controllo centrale è interrotta.

La comunicazione tra pannelli e sistema di controllo centrale può avvenire:

Attraverso una rete LAN/WAN, mediante il protocollo TCP/IP.
ediante modem GSM (integrato in ciascun pannello). Questo semplifica enormemente l’installazione dei dispositivi, in quanto non è richiesta la stesura dei cavi per realizzare una linea di trasmissione dati fissa. Sarà dunque sufficiente installare il pannello a parete o soffitto e connetterlo alla rete elettrica a 230 Vac.

DETTAGLI TECNICI:

Tecnologia: LED SMD gialli e rossi
Dimensioni esterne (cm): 130 x 105
Spessore (cm): 10
Potenza assorbita: 250W (con 30% led attivi)
Grado di protezione: IP54
Altezza caratteri (mm): 55 (maiuscolo) - 48 (minuscolo)
Numero righe: 4 oppure 8
Caratteri per riga: 22
Font: matrice 9 x 5
Caratteri:MAIUSCOLO, minuscolo e grassetto (arancione)
Larghezza caratteri: fissa
Effetti: Scorrimento verticale, lampeggio, alternanza di messaggi
Interfaccia di comunicazione: Collegamento ethernet oppure modem GSM (optional)
Gestione messaggi: Impostazione da remoto con telefono cellulare o con software su PC, che consente la creazione, modifica, archiviazione e schedulazione dei messaggi

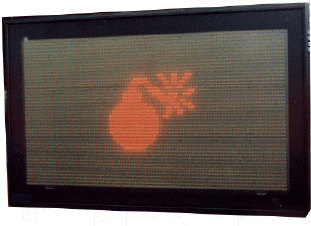

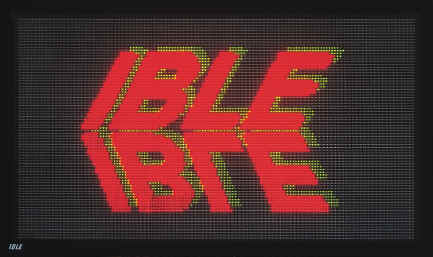

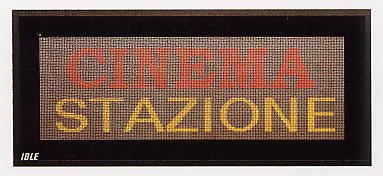

DGM - DGT - MATRIX

CARATTERISTICHE STANDARD:

display multirighe per la visualizzazione di immagini grafiche
caratteri memorizzabili: standard n.45000 con memoria da 96 Kbytes
caratteri visualizzabili per riga: standard 16 / 24
set caratteri: maiuscolo - minuscolo - grassetto
lampeggio di un carattere, di una parola o di un'intera frase
presentazione delle pagine in 14 modi diversi
LED rossi e verdi diffusi per interni
LED rossi e verdi ad altissima luminosità per esterno
visualizzazione di ora, minuti, secondi - giorno della settimana - data - santo del giorno
aggiornamento ora legale/solare:
automatico
programmazione della durata dell'ora legale ed ora solare
disattivazione cambio automatico
predisposizione al collegamento sincronismo radio DCF 77
velocità di ricetrasmissione 9600 bit/sec.
memoria suddivisibile in banchi multipli di 16 kbytes (8000 caratteri)ciascuno fino a 32 banchi
protocollo di comunicazione:standard IBLE
accesso alla memoria protetto da password

GESTIONE:

da 1 a 999 programmi con possibilità di archivio
gestione programmi:
-sequenza automatica con timer annuale
-con richiamo remoto
-selettore manuale
-ingresso da PLC in codice BIN o BCD
-interfaccia a "contatti puliti"

DOTAZIONE DI SERIE:

Software per PC compatibile per la gestione del display da PC
cavo di collegamento al computer RS 232 (10 mt)
Predisposizione all'installazione

PROGRAMMAZIONE:

a mezzo PC con Package Software IBLE
trasmissione dati: linea seriale RS 232 - RS 422 - RS 485 - Modem - Modem GSM

OPTIONAL:

LCV: interfaccia - RS 232 - RS 422 / RS 485
Modem
SMP: selettore manuale di programma
SRP: selettore remoto di programmi
-ingressi codificati (BCD o BIN)
-ingressi puliti
Temperatura: campo di misura (- 25° C + 60° C)
Sincronismo radio DCF 77
Espansione di memoria
-512 Kbytes con 250.000 caratteri
-1 Mbytes con 500.000 caratteri
-1,5 Mbytes con 750.000 caratteri

CARATTERISTICHE STANDARD:

caratteri memorizzabili: n° 45.000
set caratteri: maiuscolo - minuscolo - grassetto
lampeggio di un carattere, di una parola o di un'intera frase
presentazione delle pagine in 14 modi diversi
visualizzazione: ora - data - santo del giorno
aggiornamento ora legale/solare automatico con possibilità di programmazione della durata
accesso alla memoria protetto da password

GESTIONE:

da 1 a 999 programmi con possibilità di archivio
gestione programmi:
-sequenza automatica con timer annuale
-con richiamo remoto
-selettore manuale
-ingresso da PLC in codice BIN o BCD
-interfaccia a "contatti puliti"

DOTAZIONE DI SERIE:

tastiera IBLE a raggi infrarossi
manuale d'uso

PROGRAMMAZIONE:

a mezzo tastiera a raggi infrarossi con distanza massima 10 mt
a mezzo PC con Package Software IBLE (per modelli GL H come optional)
trasmissione dati: linea seriale RS 232 - RS 422 - RS 485 - Modem - Modem GSM - SMS e internet (per modelli GL H come optional)

LEADERCOM

CARATTERISTICHE STANDARD:

Display luminoso elettronico con tecnologia VFGD (Vacuum Fluorescent Gas Display) di colore blu
4 o 8 linee per pagina, 16 o 20 caratteri per linea (in base al modello)
Testo fisso o lampeggiante, caratteri in maiuscolo o minuscolo, 14 modi di presentazione della pagina
2 altezze caratteri: 15, 25 mm
Visualizzazione dell'ora, data, giorno della settimana e santo del giorno (la visualizzazione della temperatura é un optional da richiedere in fase d'ordine)
Alimentazione elettrica: 220 V 50Hz
Condizioni di impiego: temperatura da 0° a 50° C, umidità da 5% a 80% in assenza di condensa
Riserva di memoria in assenza di rete: 6 mesi

GESTIONE:

Accesso alla programmazione protetto da password
45.000 caratteri memorizzabili
Programmazione orario e data di richiamo delle pagine
Memoria divisa in PROGRAMMI e MESSAGGI
Possibilità di visualizzare un messaggio composto da più programmi

PROGRAMMAZIONE:

Programmazione standard utilizzando una tastiera a raggi infrarossi
Con PC computer tramite linea RS 232 - RS422 - Modem
