Mag Systems S.n.c. - Sistemi ELIMINA CODE

Sistemi Elimina Code:

SERIE VISOR

Visori:

Tipi di comando:

PULS 1 T: Pulsantiera ad un tasto (solo per avanzamento) con 10 metri di cavo
PULS 3 T: Pulsantiera a tre tasti (azzeramento, avanti, indietro) con 10 metri di cavo
TX 1P: Telecomando ad un tasto (solo per avanzamento)
TX 2P: Telecomando e ricevitore bicanale (avanti, indietro)
PULS VISOR: Pulsantiera con monitor a sette segmenti e quattro tasti (avanti, indietro, azzeramento, programmazione) per il pilotaggio di visori fino ad un massimo di quattro cifre
SMN: Pulsantiera con monitor a sette segmenti e tasti numerici per il pilotaggio di visori fino ad un massimo di quattro cifre
TAST MASTER: Apparecchiatura di comando con tastiera numerica e monitor LED per il pilotaggio di visori fino ad un massimo di 16 cifre. Memorizzazione fino a 127 numeri richiamabili in sequenza
SINT V: Kit sintesi vocale per PULS VISOR (casse acustiche escluse)

Accessori:

DTK/S: Distributore di ticket a strappo in ABS. Predisposto al fissaggio su piantana di supporto o a muro. Colori disponibili: rosso, verde, giallo, bianco
CART: Cartello indicatore per DTK/S
PSD/S: Piantana di supporto per DTK/S con basamento di plastica con contrappesi e asta in metallo verniciato già predisposta con fori per il fissaggio del distributore di ticket
TKS/2 - TKS/3: Ticket per DTK/S in rotoli da 2.000 pezzi disponibili in 2 modelli: TKS/2 con numerazione da "00" a "99" oppure da "A00" a "A99"; TKS/3 con numerazione da "000" a "999" (confezioni minime da 20.000 ticket)

SERIE EC2

Visori:

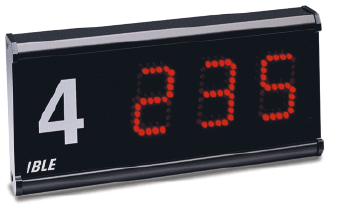

DSP 3D HC6: Visore di sportello a tre cifre a led rossi con altezza carattere 6 cm (solo per impianti con la console PV-32)
DSP 3D HC10: Visore di sportello a tre cifre a led rossi con altezza carattere 10 cm (solo per impianti con la console PV-32)

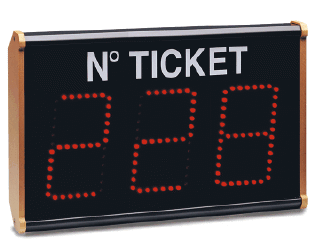

DSA 1-21 HC14: Visore sala d'attesa a tre digits (2 a led rossi per ticket, 1 a led verdi per sportello) con altezza del carattere 14 cm
DSA 1-31 HC14: Visore sala d'attesa a quattro digits (3 a led rossi per ticket, 1 a led verdi per sportello) con altezza del carattere 14 cm

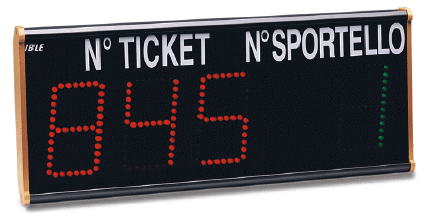

DSA 1-32 HC14: Visore sala d'attesa a cinque digits (3 a led rossi per ticket, 2 a led verdi per sportello) con altezza del carattere 14 cm

Tipi di comando:

CSD-M32: Apparecchiatura per la gestione di un "servizio" con la possibilità di collegare fino a 32 sportelli
PV-32: Console per operatore con display a quattro cifre numeriche a sette segmenti
AG 8P: Interfaccia per collegamento di un massimo di otto P0 S con l'untà centrale CSD-M32
P0 S: Pulsante per l'operatore con 10 metri di cavo. Installato per ogni sportello è dotato di 1 pulsante per incrementare il n° di turno e successivamente per confermare l'arrivo dell'utente chiamato, e di una spia di segnalazione per l'operatore per segnalare l'attesa del cliente chiamato

Accessori:

DTK/S: Distributore di ticket a strappo in ABS. Predisposto al fissaggio su piantana di supporto o a muro. Colori disponibili: rosso, verde, giallo, bianco
CART: Cartello indicatore per DTK/S
PSD/S: Piantana di supporto per DTK/S con basamento di plastica con contrappesi e asta in metallo verniciato già predisposta con fori per il fissaggio del distributore di ticket
TKS/2 - TKS/3: Ticket per DTK/S in rotoli da 2.000 pezzi disponibili in 2 modelli: TKS/2 con numerazione da "00" a "99" oppure da "A00" a "A99"; TKS/3 con numerazione da "000" a "999" (confezioni minime da 20.000 ticket)

SERIE ECI

Caratteristiche tecniche:

Numero di servizi gestibili: max 8
Numero di sportelli: max 48
Cablaggio: il collegamento tra le varie unità (centralina, consolle e visori di sala) è in RS 485 con cavo di tipo doppino telefonico
Alimentazione: 220 V per ogni unità del sistema

Descrizione dell'impianto:

CSL/M: è l'unità centrale composta da una tastiera a membrana con la quale è possibile impostare, grazie ai tasti numerici ed al display LCD, alcuni parametri del sistema

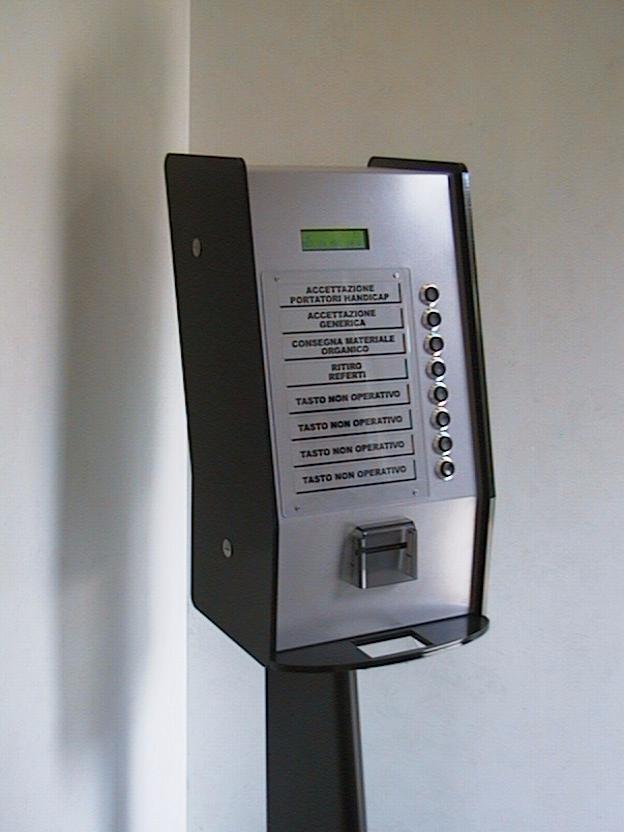

STP/8: è l'unità che permette la prenotazione dell'utenza al servizio d'interesse ed il rilascio di un ticket cartaceo con relativo numero. E' composta da una consolle collegata ad una stampante termica il tutto chiuso in un mobile metallico verniciato e con sportello per il cambio carte e le eventuali operazioni di manutenzione. La configurazione del biglietto è programmabile tramite PC in fase d'ordine
CSD: Consolle operatore. Per gestire le chiamate degli utenti e le altre operazioni del sistema gli operatori hanno delle consolle modello CSD; questa è composta da una tastiera a membrana con la quale si possono effettuare le normali operazioni di gestione del sistema e da un monitor di 4 display di led a sette segmenti
VSA: Visore Sala Attesa. E' un pannello con scritte statiche indicanti i servizi e display luminosi per l'indicazione dei ticket chiamati e lo sportello al quale devono rivolgersi gli utenti. Le scritte statiche sono realizzate con lettere adesive. I display sono a diodi led a luminosità diffusa per interni e sono composti da 3 cifre di colore rosso per il n° turno e da 2 cifre di colore verde per il n° di sportello. L'altezza delle cifre è di 10 cm.
VSP: Visore sportello. Display a led di 3 cifre di colore rosso con altezza delle cifre da 6 cm o da 10 cm

L'impianto è costituito da:

CSL/M: unità centrale da cui gestire l'intero impianto (almeno uno per impianto)
CSD: consolle per operatori
ECSD: interfaccia di alimentazione - RS 485 (di serie su tutte le unità)
VSP/3D: visore per sportelli a 3 digit con altezza cadattere da 6 cm o da 10 cm
VSA/M HC 10: visore master per sala d'attesa; 3 cifre per il ticket e 2 cifre per il n° di sportello; altezza carattere 10 cm
VSA/S HC 10: visore slave per sala d'attesa; 3 cifre per il ticket e 2 cifre per il n° di sportello; altezza carattere 10 cm
STP/8: distributore di ticket di tipo termico fino a 8 servizi
LCV: interfaccia RS 232 - RS 485 per collegamento al PC di configurazione (indispensabile 1 per impianto)
