Terminali di Controllo Accessi:

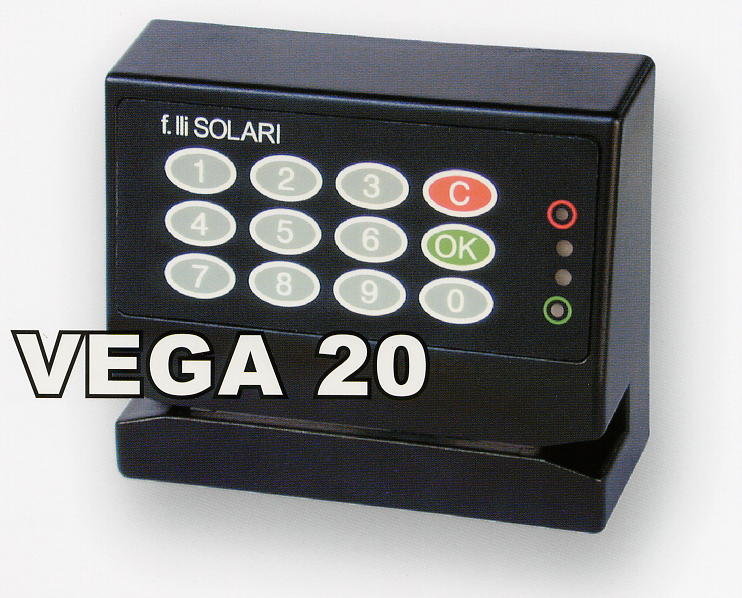

VEGA 20

Per rispondere alle esigenze di automazione per il controllo accessi, f.lli Solari propone il terminale VEGA 20, concepito per il controllo intelligente degli accessi alle aree riservate. Dotato di una tastiera che consente di impiegare un codice segreto (PIN) VEGA 20 garantisce un alto livello di sicurezza. E' disponibile in 2 versioni, radiofrequenza (VEGA 20 R-OL vedi sotto ) o badge magnetico.

Interfaccia utente:

Il terminale VEGA 20 dispone di una tastiera a membrana a 10 tasti , più un tasto di cancellazione "C" e un tasto enter "E"; ha due led di stato, uno giallo e uno rosso per le indicazioni sullo stato di servizio.

Un buzzer interno segnala acusticamente l'avvenuta transazione. Il badge impiegato è di tipo magnetico o in alternativa di prossimità (in radiofrequenza).

Funzionalità:

Il terminale VEGA 20 è disponibile nelle seguenti versioni:

  • con lettore magnetico in configurazione Stand - alone

  • con lettore magnetico in configurazione On - line

  • con lettore di prossimità in configurazione Stand - alone

  • con lettore di prossimità in configurazione On - line

Caratteristiche del terminale:



Installazione

A muro, a sbalzo

Tastiera

A membrana, 10 tasti

Collegamenti

Connessione tramite connettore RJ 45 per linea seriale, I/O e alimentazione

Alimentazione

8 ÷ 30V AC, 50 Hz (telealimentazione) oppure 5,5 ÷ 7,7V DC (alimentazione dedicata)

Assorbimento massimo

60 mA

Memoria dati

EEPROM / SRAM

Led di stato

2 (giallo e rosso)

Segnalatore acustico

Buzzer

Ingressi / uscite

Un ingresso segnale di porta aperta o chiusa e una uscita relè di comando all'elettroserratura della porta

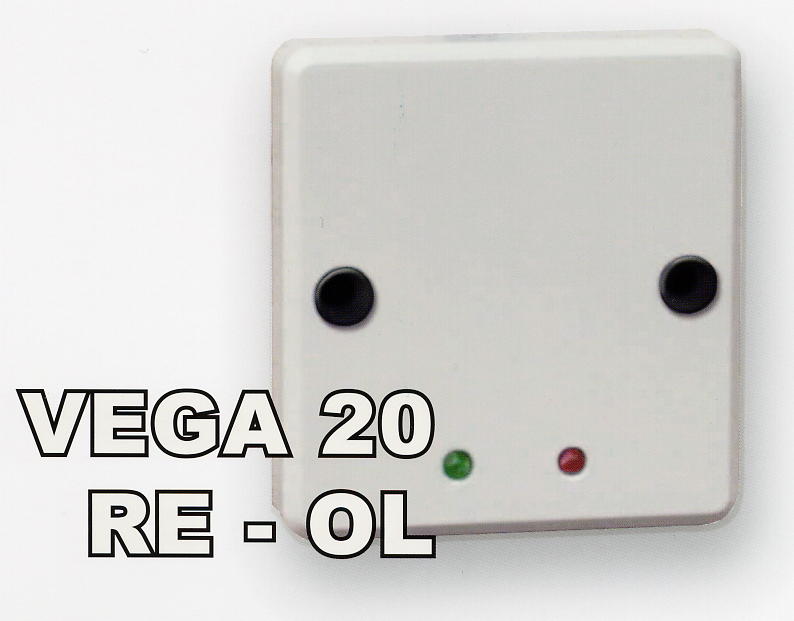

 VEGA 20 RE - OL

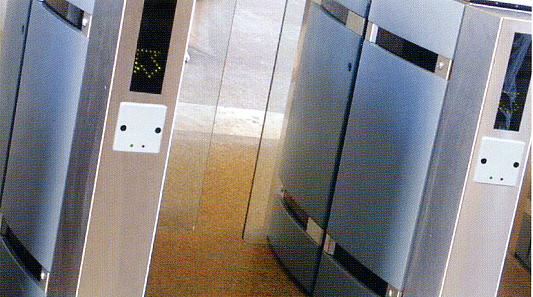

Per il controllo degli accessi in esterno e in ambienti ostili, f.lli Solari mette a disposizione il terminale VEGA 20 RE - OL, un lettore di badge di prossimità che si integra pienamente agli attuali hardware e software esistenti. Progettato per essere impiegato all'esterno, il terminale VEGA 20 RE - OL si distingue per l'alto grado di ermeticità e di resistenza che lo caratterizzano. Si compone di una scatola stagna contenente l'elettronica e di un lettore in radiofrequenza il cui stato è visualizzato da 2 led, uno giallo e uno rosso. Il suo funzionamento in radiofrequenza consente un'estrema praticità d'uso, ideale per l'accesso ad aree in esterno.

Interfaccia utente:

Ha 2 led di stato,ovvero: uno giallo che indica l'alimentazione e uno rosso che segnala il rifiuto della tessera. Il lettore, costruito in policarbonato, può essere sia installato a parete che "mascherato" nella struttura.

Caratteristiche del terminale:

Lettore

Testina da esterno a radiofrequenza, badge da 20 caratteri numerici o in alternativa (programmabile sul concentratore) 10 alfanumerici

Led di stato

2 (GIALLO - presenza alimentazione, lettura eseguita o badge accettato) - (ROSSO - badge non acquisito o badge non accettato)

Digital input

1 input, segnale di porta aperta/chiusa

Digital output

Contatto a relè con possibilità di definizione del tempo di attivazione (da 100 msec a 4 min, parametro configurabile sull'unità concentratore

Connettore

Morsettiera

Alimentazione

8 ÷ 30V AC, 50 Hz (direttamente da unità master o da elettroserratura)

Condizioni ambientali

Contenitore elettronica: grado IP 55 - Lettore: grado IP 65













ZERO (lettore di prossimità)

Il sistema ZERO è basato su una innovativa serie di terminali lettori di badge di prossimità,

in grado di soddisfare nell'Azienda le essenziali esigenze di controllo e supervisione di:



  • abilitazione nell'uso riservato di PC

  • protezione dei database di PC

  • azionamento riservato di macchinari, impianti...

  • controllo accessi (movimenti di dipendenti e visitatori)

Tutte queste funzioni sono gestite da un solo PC e con un solo badge individuale, che

può essere utilizzato anche per rilevare le presenze (vedi sezione terminali mod. TP06 prossimità).



Caratteristiche:

  • Costruzione in ABS

  • Distanza di lettura: cm 8

  • Velocità di trasmissione dati verso il PC di controllo a 9600 baud

  • Alimentazione: 12VDC / 12VAC

  • Dimensioni: Larghezza mm 78 x Altezza mm 78 x Profondità mm 17

  • Grado di protezione contro agenti atmosferici IP65 (solo per installazioni all'esterno)

Versioni:

ZERO 09 - ZERO 10 - ZERO 12 - ZERO 20 - ZERO 30 - ZERO 31

TF60 (lettore magnetico)

Il sistema si basa su dei lettori di badge magnetico a strisciamento. Il terminale TF60 e costituito dall'unità logica di controllo F40 (che contiene le interfaccie seriali di collegamento a PC e delle testine a strisciamento, oltre alla memoria RAM che gestisce le abilitazioni delle tessere) alloggiata in una scatola civile metallica o plastica ed applicabile a parete su alloggiamento predisposto con passo BTICINO 503. Tutti i lettori installati sono collegabili con un unico personal computer, attraverso il quale sarà possibile memorizzare le varie tabelle di  badge abilitati sui singoli terminali.



Caratteristiche:

  • Microprocessore Hitachi 8 bit

  • Memoria RAM 32 Kbyte REAL TIME CLOCK con autonomia di 10 anni in assenza di alimentazione

  • Alimentazione 230V ± 10% 50 Hz

  • Due ingressi per testine magnetiche

  • Un ingresso per lettore motorizzato con gestione shutter

  • Due ingressi optoisolati 12Vcc - 24Vcc

  • Una uscita RELE' NO, NC contatto pulito MAX 5A

  • Sei uscite in c.c. 1A 30V (open collector)

  • Otto digital output TTL

  • Otto digital input TTL

  • Una porta seriale in uscita RS232

  • Una porta seriale input-output RS232 o RS485

  • Indicazione semaforica di attività con due led
